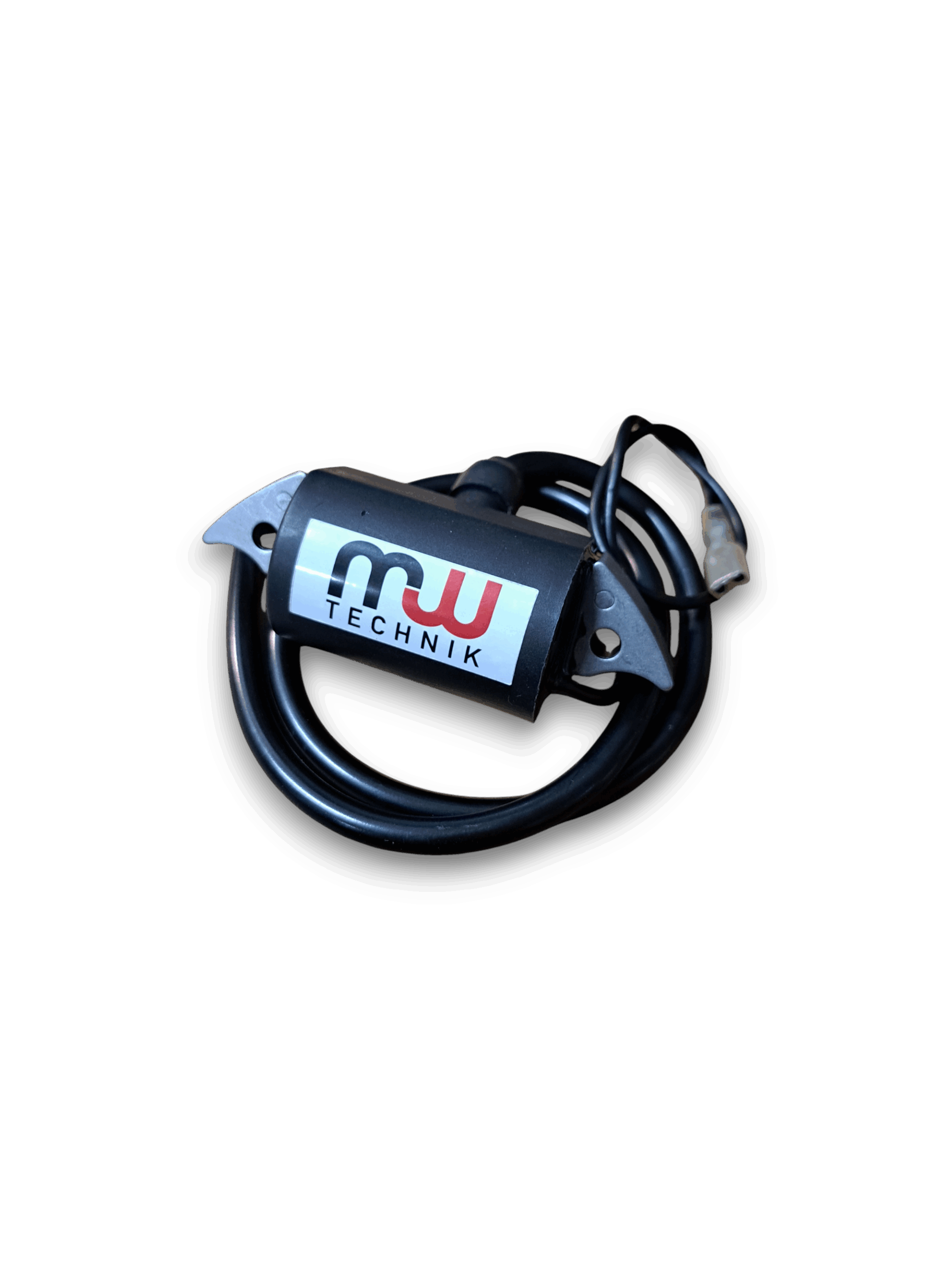

Zündmodul von MW-Technik

Beschreibung

Das MW-Technik Elektronische Zündmodul ist die perfekte Lösung, um eine herkömmliche kontaktgesteuerte Magnetzündung auf eine kontaktlose, elektronische Zündung umzurüsten.
Es ersetzt Zündanker, Unterbrecher und Kondensator – für mehr Zuverlässigkeit, höhere Lebensdauer und eine konstante Zündleistung.

Hergestellt mit hochwertigen elektronischen Komponenten aus Japan bietet das Modul präzise Funktion, einfache Montage und wartungsfreien Betrieb.
Es ist kompatibel mit nahezu allen Mopeds, unabhängig vom Modell oder Baujahr.

ACHTUNG: Kein VEC Modul

⚙️ Technische Daten & Eigenschaften:

• 🔧 Kompatibilität: Passend für alle Mopedtypen

• 🇯🇵 Elektronik-Komponenten: Hochwertige Bauteile aus Japan

• 🕐 Maximale Drehzahl: 10.000 1/min

• 🕐 Dauerbetrieb: bis 8.000 1/min

• ⚡ Sekundärspannung: über 17 kV

• ⚡ Schneller Spannungsaufbau für stabilen Zündfunken

• 🔋 Generator- & Lichtspulen bleiben unverändert

• 📘 Bedienungsanleitung mit Bildern

🔥 Empfohlene Zündkerzen:

Verwende eine der folgenden NGK-Zündkerzen oder eine mit vergleichbarem Wärmewert:

• N.G.K. BR8HIX

• N.G.K. B8HS

• N.G.K. B9HS

Elektrodenabstand: 0,8 mm
Zündkerzenstecker: 5-Ohm-Typ erforderlich

---

🧰 Montagehinweise:

1. Entferne die alte Zündspule, den Unterbrecher und den Kondensator.

2. Montiere das neue elektronische Zündmodul an der Stelle der alten Zündspule.

3. Verbinde das schwarze Kabel des Moduls mit dem schwarzen Stopkabel am Rahmen.

4. Positioniere die Zündgrundplatte mittig für die optimale Grundeinstellung.
   Falls der Motor nicht optimal läuft, kann die Platte leicht nach links oder rechts verschoben werden.

5. Das Modul stellt den optimalen Zündzeitpunkt automatisch ein.

6. Achte auf einen Abstand von 0,5 mm zwischen Zündmodul und Schwungrad.
   Falls nötig, ziehe das Modul leicht zur Mitte der Grundplatte und fixiere es.

7. Nach Einstellung des Vorzündwinkels (siehe Anleitung) und Wahl der passenden Zündkerze ist der Motor betriebsbereit.

💡 Hinweis:
Wenn an der alten Zündspule eine Bremslichtspule befestigt war, muss diese nach der Montage wieder angebracht werden.

---

💥 Fazit:

Das MW-Technik Elektronische Zündmodul bietet modernste Zündungstechnik für klassische Mopeds.
Wartungsfrei, langlebig und mit präziser elektronischer Steuerung – ideal für alle, die ihr Fahrzeug zuverlässig und effizient umrüsten möchten.
Mit japanischen Qualitätskomponenten, 5 Jahren Garantie und einfacher Installation ist es die clevere Wahl für Alltag & Tuning.
